규격
|
모델명 |

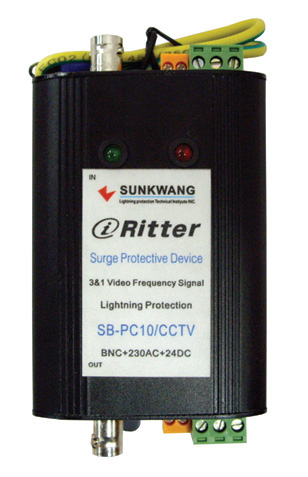

SB-PC10/CCTV |
|
구분
|
전원용 |
영상용 |
제어용 |
|
정격전압Un |
220V |
DC24V |
DC24V |
|
전압보호수준 Up |
1.8kV |
L-L |
65V |
60V |
|
L-PG |
300V |
|
최대방전전류 Imax(8/20μs) |
10kA |
10kA |
10kA |
|
삽입손실 |
|
0.2dB |
|
|
전송속도 |
|
20M bit/s |
|
|
반응시간 |
25ns |
|
크기 |
가로 650mm * 세로401mm * 높이 930mm |
기술적특징
- KS C IEC 62305-4의 전자기기의 서지 보호에 적합한 제품
- CCTV의 전원계통, 영상라인, 제어라인을 한번에 보호할 수 있는 일체형으로 설계
- 다양한 전압에 대한 SAD(Silicon Avalanche Diode) 적용과 GDT(Gas Discharge Tube)소자와의
하이브리드(다단계 설계) 보호설계로 다중보호 기능
- 데이터 신호 감소를 최소화 하기 위한 낮은 Shunt Capacitance 설계
- 고속데이터, 높은 서지 에너지 처리기능
- 통신, 영상 신호의 감쇠(손실) 방지용 회로 적용으로 최적의 통신, 영상 유지
- 한국전기연구원(KERI) 시험 인증
적용
- CCTV 일체형 (전원, 영상, 제어라인)
