RF 용 서지보호기

[RF 용 서지보호기]
주파수별 다양한 종류(0~600Mhz,<0.2db),(0~3Gz,<0.3db)
xDSL, CATV, CCTV 사용
낮은 잔류 전압
삽입손실을 최소한으로 줄여서 노이즈 완벽제거
한국전기연구원 성능시험 필

RF용 서지보호기(RF Surge Protective Device)

하이브리드 방식을 채용한 RF용 낙뢰 및 서지보호기로서 동축선로를 활용하는 xDSL, CATV, CCTV는 물론,

각종 송 수신기의 ANT용으로 다양하게 설계되어 있습니다.

특징(Features)
광대역 초고속 전송망에도 적용이 가능한 원천기술이며, IP-PHONE, IP-TV, 위성 DMB의 셋톱박스 등 전분야에 활용 가능합니다.
- RF/데이터 통신용의 특허 보호소자 탑재
- 응답속도 : nano-second급
- 대역내 허용 손실 : < 0.25㏈
- 연결방식: 직렬연결
- CASE 재료: 알루미늄, 스테인레스 스틸
- 운용환경: -40 ~ 80℃ / 95% RH 이하
- KS C IEC 61643-21 규격만족
- 국제보호등급 : IP20

용도(Application)
- 군용무선통신 ANT 보호, 공항, 항만, 이동통신 기지국, 야전이동통신장비 보호
- 산업용 무선통신 : 이동전화, DMB, GPS 및 각종 RF 시설보호
- IT 산업분야 : HFC, CATV, CCTV 및 각종 RF 장비 보호

* 모델표기법(RF용)

Model	600(Series)	XX(Connector Type)
SJ600-XX	600: 600 Series	01: N Type
		02: DIN Type
		03: BNC Type

모델규격(600시리즈)

모델명	용량(Mode)	RF전력	사용주파수	정재비파(VSWR)	삽입손실	연결방식

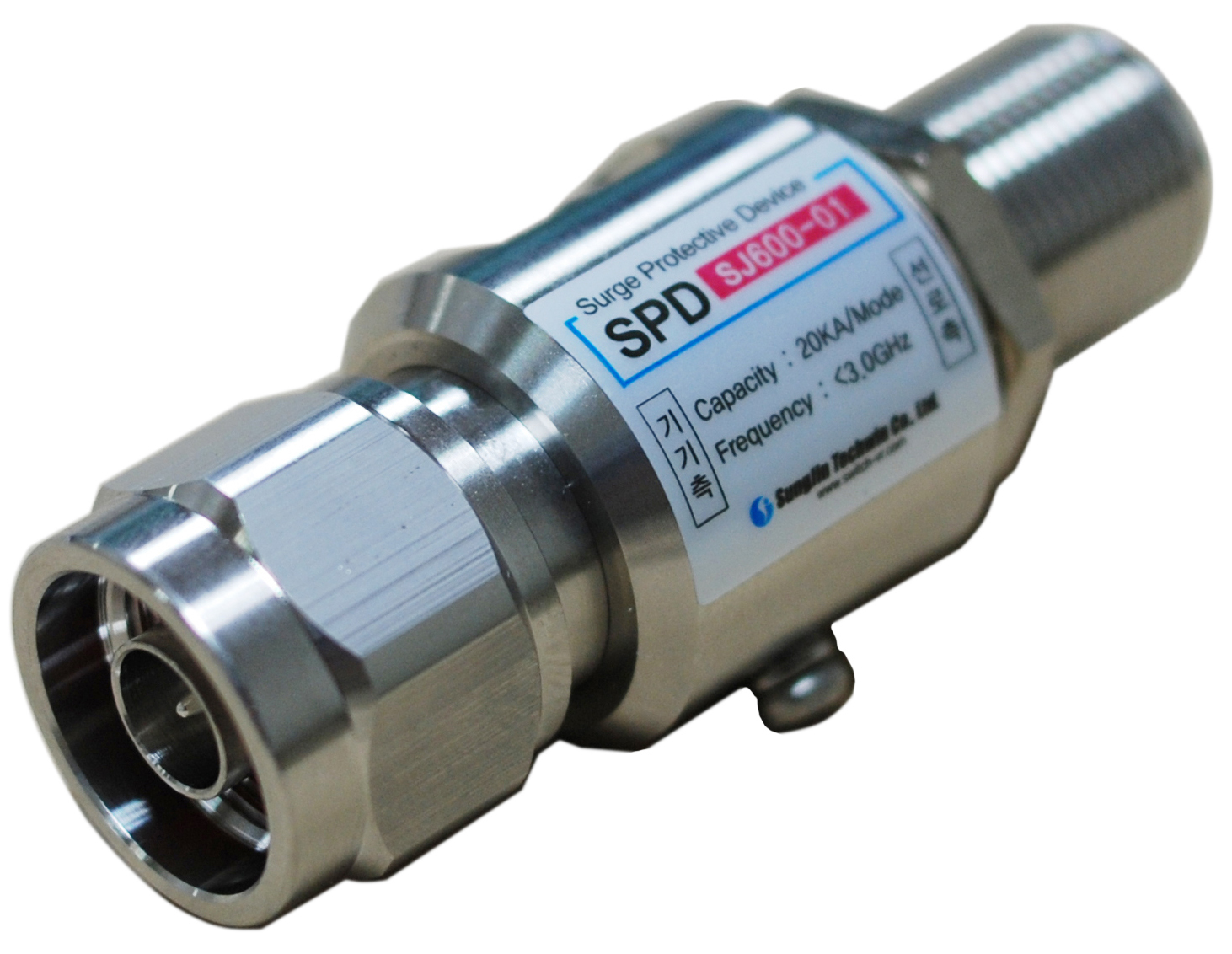

SJ600-01	20KA(In:10KA)	~ 40W	2MHz ~ 3.0GHz	< 1.2	< 0.3dB	N Type
SJ600-01/H	20KA(In:10KA)	~ 200W	2MHz ~ 3.0GHz	< 1.2	< 0.3dB	N Type
SJ600-02	20KA(In:10KA)	~ 200W	2MHz ~ 3.0GHz	< 1.2	< 0.3dB	DIN Type
SJ600-03	20KA(In:10KA)	~ 40W	2MHz ~ 2.3GHz	< 1.2	< 0.3dB	BNC Type
SJ600-03/H	20KA(In:10KA)	~ 200W	2MHz ~ 2.3GHz	< 1.2	< 0.3dB	BNC Type
