특징(Features)
- 접지방식: 공통접지( FG, SG)
- 연결방식: 전원부- 병렬연결, 신호, 영상부- 직렬연결
- 낮은잔류전압 : < 50V @ 6kV/3kA
- 응답속도 : nano-second급
- 보호회로 : 과전압 및 과전류의 보호회로 내장(자사 특허기술 적용)
- 통신접지-전원접지간 등전위 구성으로 접지간 전위차 해소 기능
- 전원-신호-영상선로-통신접지-전원접지간 상호 과도전위 억제로 최상의 보호성능
- 일체형 구성으로 설치의 편리성과 공간활용의 극대화
- CASE 재료 : 난연성 PLASTIC(UL-94)
- 운용환경 : -40 ~ 80℃ / 95% RH
- KS C IEC 61643-11, 21 규격만족
- 국제보호등급 : IP20
- 특허기술 적용
- 서지카운터(선택사양)
*모델표기법(영상용) | Model | 400(Series) | XX(Type) | | SJ400-XX | 400: 400 Series | CO: Combination | | | | PE: Power + Ethernet | | | | PV: Power + Video | | | | PD: Power + Data | | | | VD: Video + Data | | | | PEG: : Power + Giga Ethernet | | | | SDI: Power + SDI Video |
| Single Operative Type | 700(Series) | XX(Type) | | SJ700-XX | 700: 700 Series | 20: CVBS, RGB | | | | SDI: SD-SDI, HD-SDI, 3G-SDI | | | | |

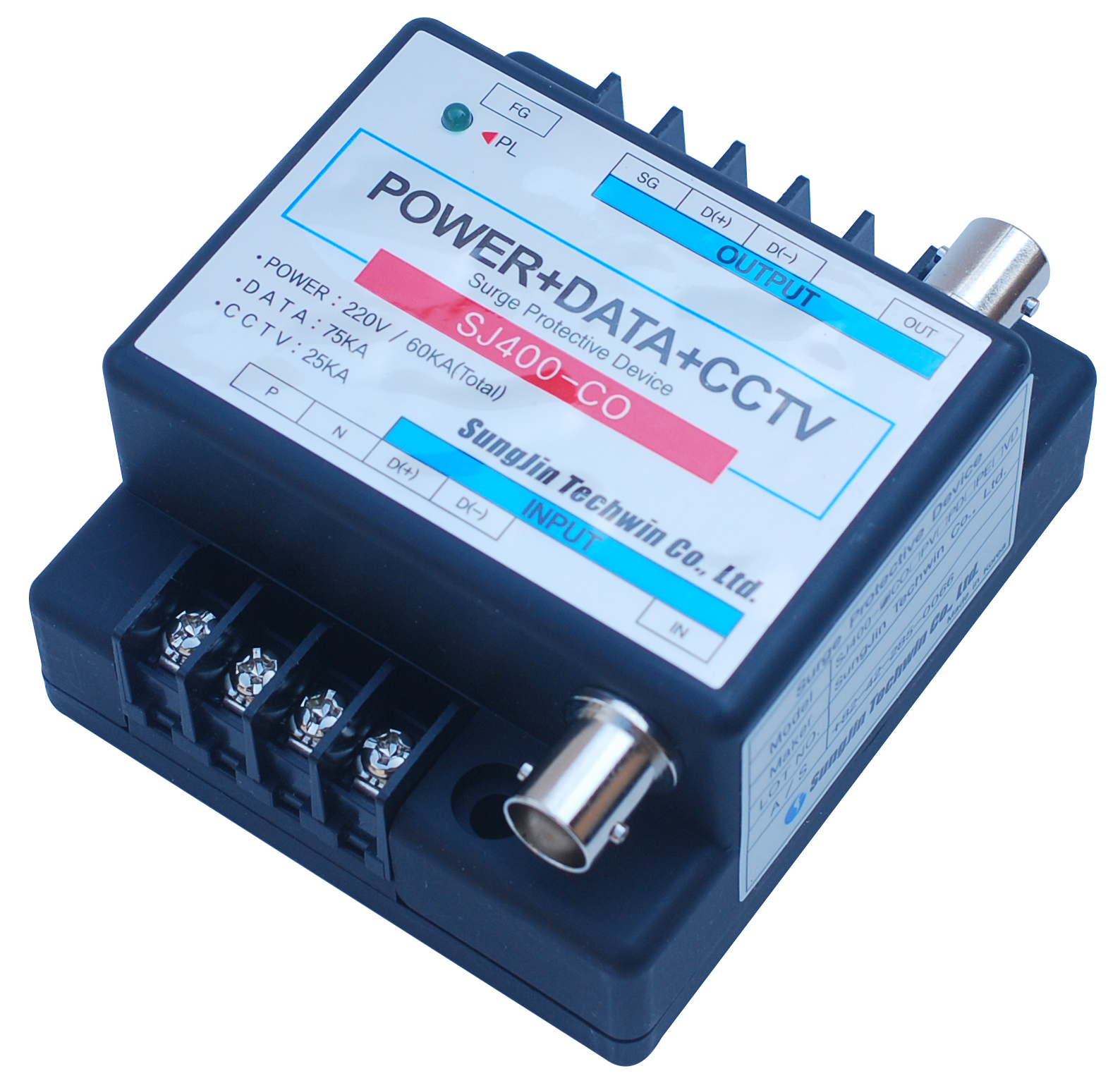

모델규격(400시리즈) | 모델명 | 구분 | 사용전압 | 용량(Mode) | 통신방식 | | | SJ400-CO | 전원부 Power | AC 220V | In 10KA | Power | | | 신호부 Signal | DC 12V | In 10KA | RS485, RS232 | | 영상부 Video | DC 5V | In 10KA | CVBS | | SJ400-PD | 전원부 Power | AC 220V | In 10KA | Power | | | 신호부 Signal | DC 12V | In 10KA | RS485, RS232 | | SJ400-PE | 전원부 Power | AC 220V | In 10KA | Power | | | ETHERNET | DC 5V | In 3KA | Ethernet
(100Base-T) | | SJ400-PEG | 전원부 Power | AC 220V | In 10KA | Power | | | ETHERNET | DC 5V | In 3KA | Giga Ethernet
(1000Base-T) | | SJ400-PV | 전원부 Power | AC 220V | In 10KA | Power | | | 영상부 Video | DC 5V | In 10KA | CVBS | | SJ400-VD | 영상부 Video | DC 5V | In 10KA | CVBS | | | 신호부 Signal | DC 12V | In 10KA | RS485, RS232, RS422 | | SJ400-SDI | 전원부 Power | AC 220V | In 10KA | Power | | | 신호부 Signal | DC 12V | In 10KA | RS485, RS232 | | 영상부 Video | DC 5V | In 10KA | 3G-SDI(1.485GHz),
HD-SDI(750MHz),
SD-SDI(180MHz) |
모델규격(700시리즈) | 모델명 | 사용전압 | 용량(Mode) | 전압보호레벨 | 영상신호 | 대역폭 | | | SJ700-20 | DC 5V | In 10KA | < 40V | CVBS, RGB | 23MHz | | | SJ700-SDI | DC 5V | In 10KA | < 70V | 3G-SDI
HD-SDI
SD-SDI | 1.485 GHz
750 MHz
180MHz | |
|
