영상용 서지보호기(Video Surge Protective Device) |
|
영상용 서지보호기는 단독형과 CCTV일체형으로 구분됩니다. 일반적으로 CCTV 설치시에 전원, 신호, 영상 3가지 선로로 구성되어, 각각에 대하여 낙뢰 및 서지에 대한 보호장치를 설치하여야 합니다.
|
특징(Features)
- 접지방식: 공통접지( FG)
- 연결방식: 영상부- 직렬연결
- 낮은잔류전압 : < 50V @ 6kV/3kA
- 응답속도 : nano-second급
- 보호회로 : 과전압 및 과전류의 보호회로 내장(자사 특허기술 적용)
- 운용환경 : -40 ~ 80℃ / 95% RH
- KS C IEC 61643-11, 21 규격만족
- 국제보호등급 : IP20
- 선명한 화면 제공
- 특허기술 적용
영상용
* 모델표기법(영상용)
| Model | 400(Series) | XX(Type) |
| SJ400-XX | 400: 400 Series | CO: Combination |
| | | PE: Power + Ethernet |
| | | PV: Power + Video |
| | | PD: Power + Data |
| | | VD: Video + Data |
| | | PEG: : Power + Giga Ethernet |
| | | SDI: Power + SDI Video |
| Single Operative Type | 700(Series) | XX(Type) |
| SJ700-XX | 700: 700 Series | 20: CVBS, RGB |
| | | SDI: SD-SDI, HD-SDI, 3G-SDI |
| | | |
모델규격(400시리즈)
| 모델명 | 구분 | 사용전압 | 용량(Mode) | 통신방식 | |
| SJ400-CO | 전원부 Power | AC 220V | In 10KA | Power | |
| 신호부 Signal | DC 12V | In 10KA | RS485, RS232 |
| 영상부 Video | DC 5V | In 10KA | CVBS |
| SJ400-PD | 전원부 Power | AC 220V | In 10KA | Power | |
| 신호부 Signal | DC 12V | In 10KA | RS485, RS232 |
| SJ400-PE | 전원부 Power | AC 220V | In 10KA | Power | |
| ETHERNET | DC 5V | In 3KA | Ethernet
(100Base-T) |
| SJ400-PEG | 전원부 Power | AC 220V | In 10KA | Power | |
| ETHERNET | DC 5V | In 3KA | Giga Ethernet
(1000Base-T) |
| SJ400-PV | 전원부 Power | AC 220V | In 10KA | Power | |
| 영상부 Video | DC 5V | In 10KA | CVBS |
| SJ400-VD | 영상부 Video | DC 5V | In 10KA | CVBS | |
| 신호부 Signal | DC 12V | In 10KA | RS485, RS232, RS422 |
| SJ400-SDI | 전원부 Power | AC 220V | In 10KA | Power | |
| 신호부 Signal | DC 12V | In 10KA | RS485, RS232 |
| 영상부 Video | DC 5V | In 10KA | 3G-SDI(1.485GHz),
HD-SDI(750MHz),
SD-SDI(180MHz) |

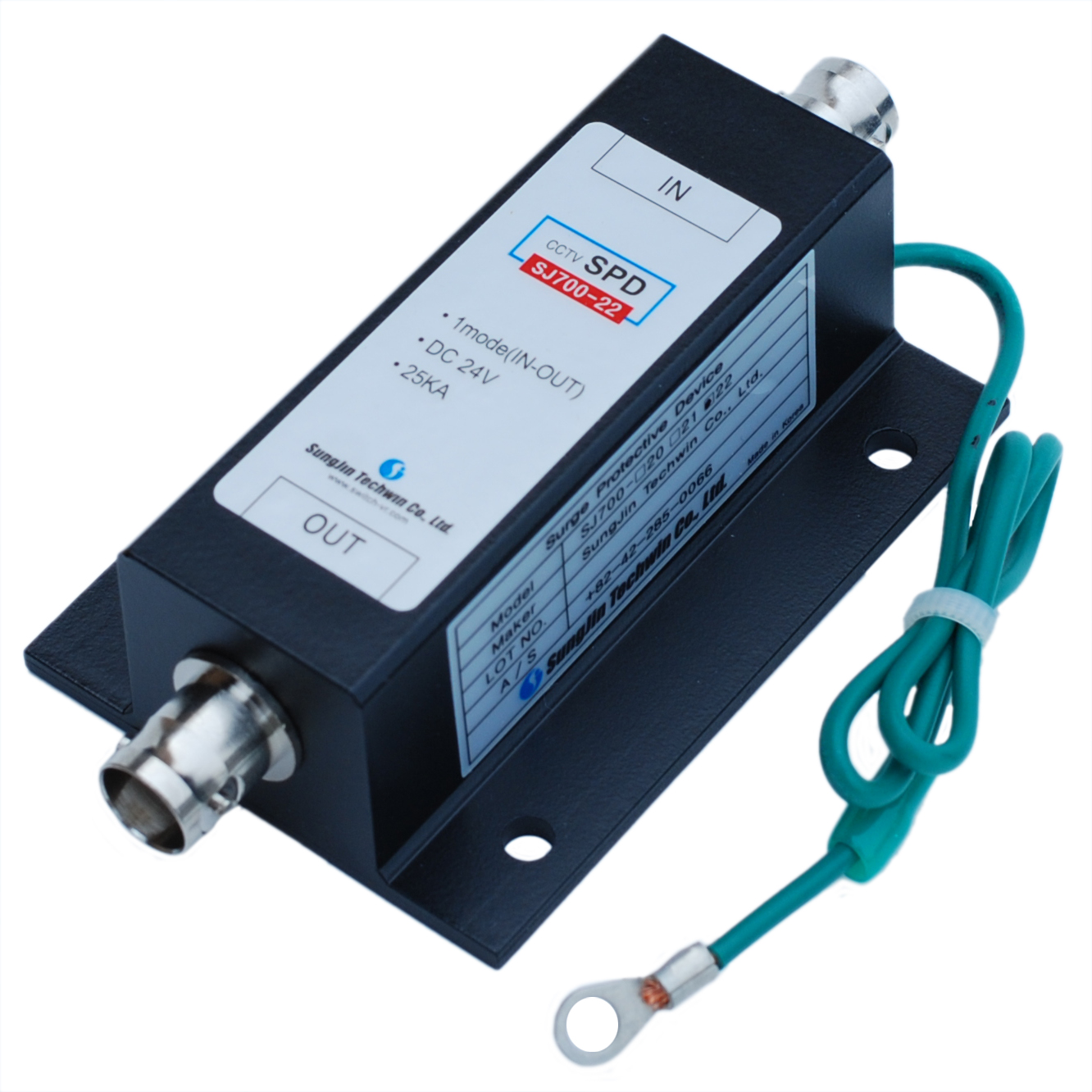

모델규격(700시리즈)
| 모델명 | 사용전압 | 용량(Mode) | 전압보호레벨 | 영상신호 | 대역폭 | |
| SJ700-20 | DC 5V | In 10KA | < 40V | CVBS, RGB | 23MHz | |
| SJ700-SDI | DC 5V | In 10KA | < 70V | 3G-SDI
HD-SDI
SD-SDI | 1.485 GHz
750 MHz
180MHz | |
